”Maatutkan avulla vesipesät voidaan paikallistaa hyvin. Vesi heijastaa radioaaltoja eri tavoin kuin betoni tai tyhjä ontelo. Vesi näkyy selvästi kuvissa tummentumina”, yliassistentti Olli Teriö sanoo.
TTY tutkii maatutkaa yhteistyössä geologisiin ja geofysikaalisiin tutkimuspalveluihin erikoistuneen konsulttiyhtiö Roadscannersin kanssa. TTY ja Roadscanners ovat testanneet sovellusta betonielementtitehtaissa. Maatutkaa on käytetty myös jo muutamalla työmaalla vesipesien etsintään.
Teriön mukaan testaaminen ja kokeilut ovat olleet hyvin lupauksia herättäviä. Tarkoitus olisi saada menetelmä kaupalliseen käyttöön ensi talvena.
Idea maatutkan käyttöön vesipesien etsinnässä heräsi muutama vuosi sitten TTY:llä tehdystä Jari Hämäläisen diplomityöstä.
Palvelun sisältö pohdinnassa
Teriön mukaan menetelmä ei ole vielä valmis, vaikka teknisesti periaatteessa toimiikin. Osapuolet selvittävät vielä muu muassa tutkimustulosten luotettavuutta ja palvelukonseptin sisältöä.
”Tällä hetkellä tieto raportoidaan paperikarttana, johon merkitään vesipesien paikat. Olisi parempi, jos tieto saataisiin työmaalla välittömästi käyttöön esimerkiksi merkkaamalla paikat suoraan välipohjiin.”
Hinta-arviot ovat vielä alustavia, mutta Teriö arvioi, että noin 2 000 neliön asuinkerrostalon välipohjien tutkiminen vienee yhden työpäivän ja maksaa noin 2000 euroa.
Käytössä maatutkimuksissa
Maatutkaluotausta käytetään Suomessa maan rakenteisiin liittyvissä tutkimuksissa ja esimerkiksi siltojen vesieristeiden kuntotutkimuksissa. Se perustuu radioaaltotaajuudella toimiviin sähkömagneettisiin aaltoihin, joiden avulla pystytään tutkimaan rakenteita niitä rikkomatta.

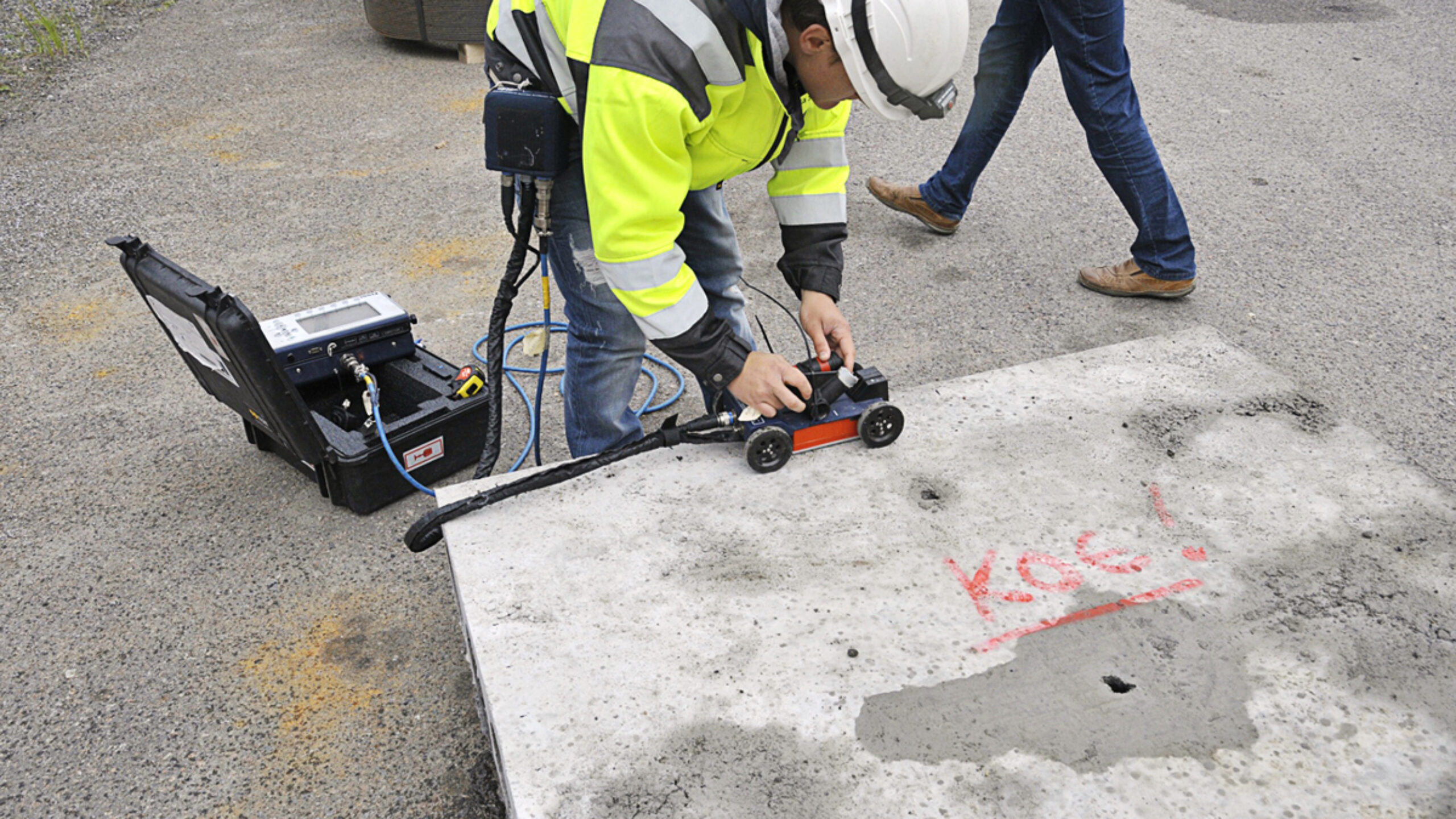

Maatutkaluotaimessa olevan antennin avulla lähetetään impulsseja tutkittavaan rakenteeseen. Impulssit synnyttävät tutkittavan rakenteen eri materiaaleista heijasteita, jotka vastaanotetaan maatutkaluotaimessa olevalla vastaanottimella.
Vastaanotin laskee heijastumiseen kuluneen ajan ja arvioi tällä tavalla eri rakennekerrosten paksuudet ja sijainnit tutkittavassa rakenteessa.
Eri materiaalit saadaan mittauksen jälkeen tarkemmin näkyviin tietokoneella tehtävällä tasokartalla, jossa eri materiaalit näkyvät erivärisinä.
